防水堵漏
聯(lián)系我們
24小時服務(wù)熱線：
158-5106-6698
公司電話：0515-88404040
公司傳真：0515-88410418
客服QQ：348083717
郵箱：348083717@qq.com
地址：鹽城市城南新區(qū)新都街道中南世紀(jì)城一期2B2-414--417室
施工縫堵漏
根據(jù)裂縫發(fā)生的原因及其結(jié)構(gòu)影響的程度等情況，分別采取以下處理措施：
1、表面處理：根據(jù)裂縫所在的部位，可用水泥砂漿、防水快凝砂漿以及環(huán)氧砂漿等對裂縫部位的表面進(jìn)行涂抹，粘補(bǔ)，嵌補(bǔ)以及噴漿修補(bǔ)等。

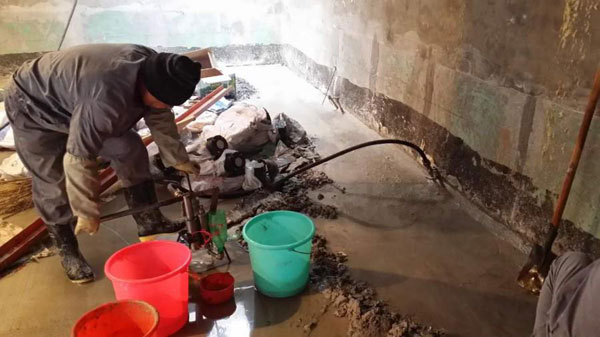

2、內(nèi)部處理：對于淺縫和只需防滲堵漏的裂縫，一般可用水泥灌漿，如對開度小于0.3mm或滲透流速較大以及受溫度變化影響的裂縫，應(yīng)采用化學(xué)灌漿處理。
3、結(jié)構(gòu)處理結(jié)合表面處理：對于影響建筑物整體性或破壞結(jié)構(gòu)強(qiáng)度的裂縫，除了采取內(nèi)部處理外，有的尚需要采取結(jié)構(gòu)處理結(jié)合表面處理的措施，以達(dá)到防滲、結(jié)構(gòu)補(bǔ)強(qiáng)或恢復(fù)整體性的要求。
4、繞滲的處理：應(yīng)摸清建筑物兩側(cè)的地質(zhì)情況和滲漏的部位，采取相應(yīng)的措施進(jìn)行處理。其處理的方法，有開挖回填、鉆孔灌漿和加深齒墻等。
5、止水、結(jié)構(gòu)縫滲漏的處理：混凝土建筑物止水，結(jié)構(gòu)縫滲漏的修補(bǔ)，首先考慮采用熱瀝青進(jìn)行補(bǔ)灌。當(dāng)補(bǔ)灌瀝青有困難或無效時，則可采用化學(xué)灌漿。灌漿的材料可用聚氨酯，在采用單液法灌漿時，設(shè)備簡單，施工容易。此外，還常采用丙凝漿液。
6、基礎(chǔ)滲漏的處理：應(yīng)根據(jù)滲漏的原因、基礎(chǔ)情況和施工條件進(jìn)行綜合分析，確定處理方案。對于非巖性基礎(chǔ)，可在建筑物上游做黏土鋪蓋，黏土截水墻或進(jìn)行黏土灌漿和化學(xué)灌漿以及改善下游的排水條件等；對巖基滲漏，一般可采取加深加厚阻水帷幕、帷幕補(bǔ)強(qiáng)灌漿以及下游增設(shè)排水孔，改善排水條件等。
7、散滲或集中滲漏的處理：混凝土建筑物出現(xiàn)散滲或集中滲漏的原因，主要由于蜂窩、空洞、不密實及抗?jié)B標(biāo)號低等缺陷造成。對于建筑物內(nèi)部混凝土密實性差、裂縫孔隙比較集中的部位，可用水泥和化學(xué)灌漿；對于大面積的細(xì)微散滲及水頭較小的部位，可采用表面涂抹辦法；對于集中射流的孔洞、流速不大的，可將孔洞鑿毛后用快凝膠泥堵塞。如流速較大，可先用棉絮或麻絲楔入孔洞，以降低流速和減少漏水量，然后再進(jìn)行堵塞等。
施工縫漏水原因一般分為以下五種情況：
1、新舊混凝土交接縫滲漏水現(xiàn)象(施工縫)
在原有的混凝土結(jié)構(gòu)物上繼續(xù)澆灌混凝土?xí)r，原來的混凝土基礎(chǔ)表面沒有進(jìn)行鑿毛處理或鑿毛后未清理干凈及未用水沖洗，就在原混凝土基礎(chǔ)上澆灌混凝土拌合物,這樣就會造成新舊混凝土的接縫之間形成一道滲漏的縫隙。
2、蜂窩麻面水現(xiàn)象
蜂窩麻面的形成直接與混凝土施工有關(guān)。主要原因是在施工時漏振或者振動時間不足而發(fā)生的，這種蜂窩麻面在混凝土結(jié)構(gòu)中有的是獨立一片存在,有的則呈連貫性的。所以在發(fā)生滲、漏時表現(xiàn)為成片滲、漏或成股漏水的現(xiàn)象。
3、荷載變形裂縫漏水現(xiàn)象（斷裂縫）
荷載變形裂縫由兩種情況造成：一種是地下室頂板混凝土結(jié)構(gòu)還未達(dá)到設(shè)計要求的強(qiáng)度時，被圍護(hù)結(jié)構(gòu)擠壓而造成的變形裂縫，再加上地下室的沉降不均勻，造成地下室的頂板出現(xiàn)環(huán)向裂縫；另一種是即使混凝土已經(jīng)達(dá)到了設(shè)計強(qiáng)度，而在混凝土頂板背面超荷載堆放而造成的裂縫，后者出現(xiàn)的裂縫一般較為明顯，屬于貫穿性的裂縫。
4、混凝土的變形縫滲漏水現(xiàn)象（沉降縫，伸縮縫）
變形縫主要由于在施工過程中止水帶的安裝不牢固，造成搗固時止水帶移位；止水帶附近的混凝土漏搗或搗固不密實，造成變形縫兩側(cè)的混凝土存在漏水孔洞；主樓與地庫上部結(jié)構(gòu)各部分之間，因?qū)訑?shù)差異較大，或使用荷重相差較大，或因地基壓縮性差異較大，使地基發(fā)生不均勻沉降，造成止水帶移位或撕裂；主樓與地庫的建筑平面尺寸過長，氣候溫差過大，因熱脹冷縮的緣故，導(dǎo)致在結(jié)構(gòu)中產(chǎn)生過大的溫度應(yīng)力，造成止水帶移位或撕裂。
5、混凝土的自應(yīng)力裂縫滲漏水現(xiàn)象
混凝土的自應(yīng)力裂縫往往是在混凝土墻板上容易產(chǎn)生，它的形式一般為貫穿的裂縫，在整個混凝土墻板上呈現(xiàn)出有規(guī)律性的裂縫，一般在3m～5m一道，該種裂縫是混凝土的自應(yīng)力引起的，原因是混凝土在水泥水化熱達(dá)到一定程度的時候，混凝土的膨脹應(yīng)力開始消失此時的混凝土開始產(chǎn)生收縮．這種收縮是均勻的收縮，所以在此種條件下混凝土墻板的裂縫呈現(xiàn)出有規(guī)律性的裂縫。
施工縫堵漏聯(lián)系方式：
薛工：158-5106-6698、185-5154-0999
聲明：本網(wǎng)站發(fā)布的內(nèi)容(圖片、視頻和文字)以原創(chuàng)、轉(zhuǎn)載和分享網(wǎng)絡(luò)內(nèi)容為主，如果涉及侵權(quán)請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網(wǎng)站立場，如需處理請聯(lián)系客服。電話：158-5106-6698，185-5154-0999；郵箱：348083717@qq.com。
